Сегодня я проверил прототип редуктора для снятия угла поворота рулевой рейки и доделал актуатор тормоза(пока без привода).
|
Проект редуктора с корпусом в SketchUp |
Редуктор спроектирован для превращения 3-х полных оборотов рулевого вала в 270 градусов поворота оси потенциометра, для снятия угла поворота. передаточное отношение 4:1.
|
Редуктор в сборе без крышки |
|
Калибруем центр рейки и центр потенциометра |
|
Редуктор с крышкой |
|
Кардан от какого-то ВАЗ, несмотря на то, что он порождает дополнительное сопротивление вращению, я буду его применять, чтобы красиво расположить привод рулевой рейки. |
|

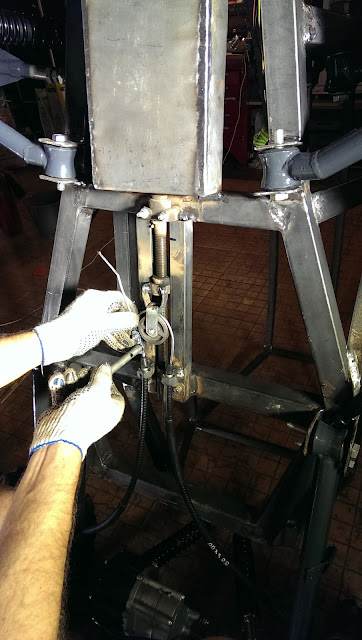

Процесс фиксации тормозных троссов. |
|
Примеряю привод(мотор-редуктор от шуруповерта), для разработки его крепления к раме. |
Завтра планирую закончить с тормозным механизмом полностью и приступить к установке привода рулевой рейки.
